Hệ thống BMS là gì? Cấu trúc cơ bản trong hệ thống BMS

Hiện nay, nhiều chủ đầu tư, chủ tòa nhà thường sử dụng hệ thống BMS. Hệ thống này có nhiều tính năng, cấu trúc, ưu điểm vượt trội. Thậm chí các chủ đầu tư cũng luôn sẵn sàng chi ra một khoản phí lớn cho BMS. Nhưng cụ thể về khái niệm này là gì? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây cùng Hợp lực MEP nhé.

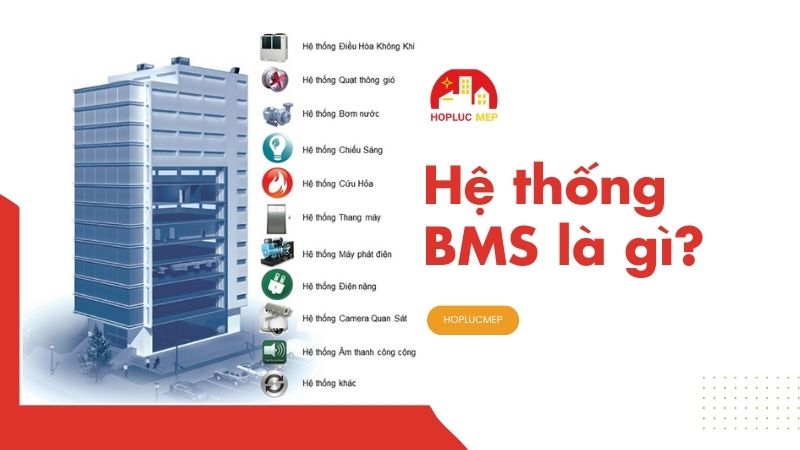

Hệ thống BMS là gì?

BMS là một dạng hệ thống điều khiển, quản lý đồng bộ các thông số kỹ thuật trong tòa nhà. Nó bao gồm: hệ thống điện, hệ thống cung cấp nước, hệ thống điều hòa không khí, cảnh báo, an ninh… Tất cả sẽ có sự liên kết giữa hệ thống để tạo nên một khối thống nhất.

Điều này giúp cho việc vận hành, quản lý những thiết bị điện trong nhà kịp thời, chính xác. Hệ thống đóng vai trò là một môi trường thu nhận, nhiệm vụ là điều khiển vận hành hệ thống, quản lý thông số kỹ thuật của thiết bị hệ thống.

Qua việc trao đổi thông tin, hệ thống BMS sẽ điều khiển, vận hành những thiết bị chấp hành theo những hệ thống kỹ thuật khác nhau. Nó cũng hoạt động dựa theo yêu cầu của người quản lý.

Các đối tượng trong quản lý của hệ thống BMS gồm có:

• Hệ thống chiếu sáng
• Hệ thống thang máy
• Hệ thống cấp nước sinh hoạt
• Hệ thống điều hòa và thông gió
• Hệ thống báo cháy
• Hệ thống chữa cháy
• Hệ thống an ninh
• Hệ thống âm thanh công cộng
• Hệ thống thẻ kiểm soát ra vào

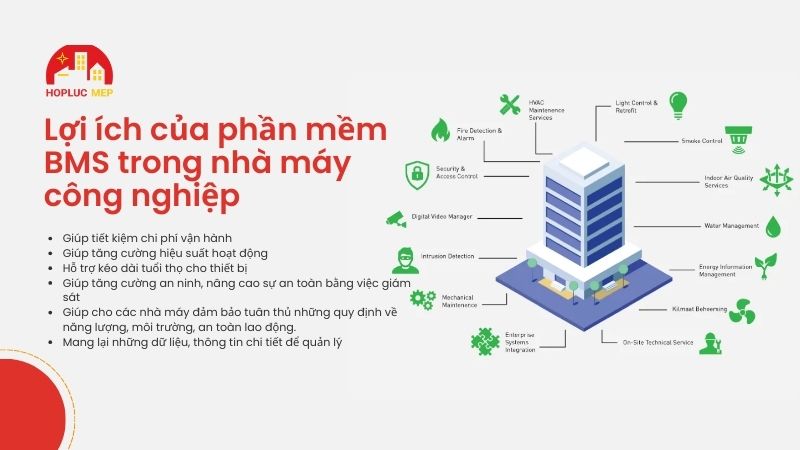

Lợi ích của phần mềm BMS trong nhà máy công nghiệp

Khi áp dụng phần mềm BMS trong nhà máy công nghiệp sẽ mang đến nhiều lợi ích quan trọng. Cụ thể:

• Giúp tiết kiệm chi phí vận hành: hỗ trợ quản lý, tối ưu hóa hiệu quả sử dụng năng lượng, giảm bớt chi phí điện, nhiệt cùng những nguồn năng lượng khác.
• Giúp tăng cường hiệu suất hoạt động: bằng cách duy trì những điều kiện hoạt động tối ưu, giảm thời gian ngừng máy, nâng cao năng suất hoạt động.
• Hỗ trợ kéo dài tuổi thọ cho thiết bị: giám sát, bảo trì thiết bị hiệu quả để kéo dài tuổi thọ cho thiết bị và hệ thống trong nhà máy.
• Giúp tăng cường an ninh, nâng cao sự an toàn bằng việc giám sát, phản ứng kịp thời khi có các tình huống khẩn cấp, bảo vệ cho tài sản, nhân viên.
• Giúp cho các nhà máy đảm bảo tuân thủ những quy định về năng lượng, môi trường, an toàn lao động.
• Mang lại những dữ liệu, thông tin chi tiết để quản lý, đưa ra các quyết định hiệu quả hơn.

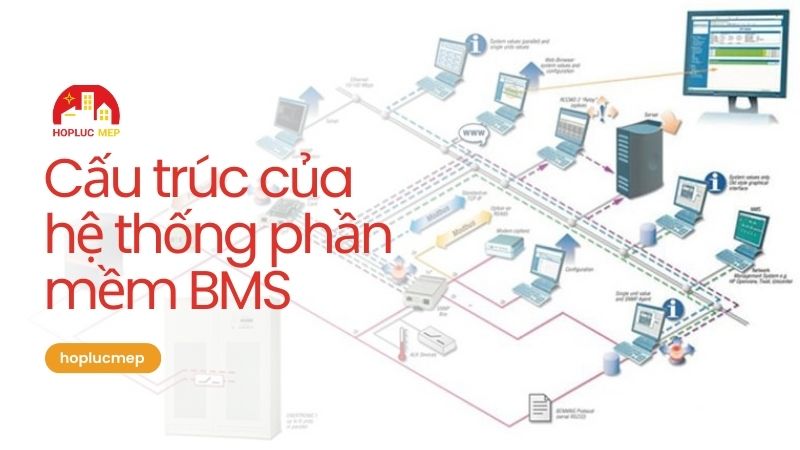

Cấu trúc của hệ thống phần mềm BMS

Về cấu trúc, một hệ thống BMS sẽ gồm có 4 phần chính, đó là:

Điều khiển trung tâm

Đây là phần điều khiển cao nhất ở trong hệ thống quản lý tòa nhà của BMS. Phần này sẽ giúp bạn có thể theo dõi, giám sát, điều hành, ra lệnh cho bất cứ vị trí nào trong toàn bộ hệ thống điều khiển.

Phần mềm điều khiển trung tâm sẽ làm nhiệm vụ thu thập, lưu trữ, xử lý những dữ liệu, từ lịch sử dùng năng lượng, chi phí vận hành đến cảnh báo sự cố… Cấp quản lý này sẽ tạo những báo cáo phục vụ cho quá trình quản lý hiệu quả.

Các thiết bị cấp quản lý

Cấp này gồm có các thiết bị quản lý (bao gồm máy tính) với vai trò làm một phương thức giao tiếp giữa hệ thống và nhân viên vận hành tòa nhà.

Chức năng chính của các thiết bị này chính là giúp cho người cài đặt thông qua các ứng dụng để theo dõi, giám sát, cảnh báo những vấn đề bất thường…

Bộ điều khiển cấp trường

Bộ điều khiển cấp trường là nơi xuất hiện những bộ phận điều khiển, bộ điều khiển lập trình, bộ điều khiển tự động hóa khả trình… Cấp điều khiển này có nhiệm vụ tiếp nhận dữ liệu từ hệ thống những cảm biến đầu vào.

Tiếp theo, các bộ điều khiển sẽ dùng thuật toán để xử lý những dữ liệu đầu vào, chuyển chúng thành lệnh rồi truyền đạt đến các thiết bị thuốc cấp chấp hành.

Cảm biến và những thiết bị chấp hành

Ở phần cảm biến, các thiết bị chấp hành thì gồm có các bộ phận như sau:

• Thiết bị thu thập dữ liệu đầu vào: camera, hệ thống cảm biến, đầu thẻ…
• Thiết bị vận hành đầu ra: đèn, quat, còi, điều hòa, loa, chuông, động cơ, máy bơm, van…

Hệ thống sẽ nhận dữ liệu từ những thiết bị đầu vào, rồi cấp cao hơn sẽ xử lý thông tin, chuyển dữ liệu thành lệnh, thay đổi trạng thái hoạt động của thiết bị đầu ra chính xác.

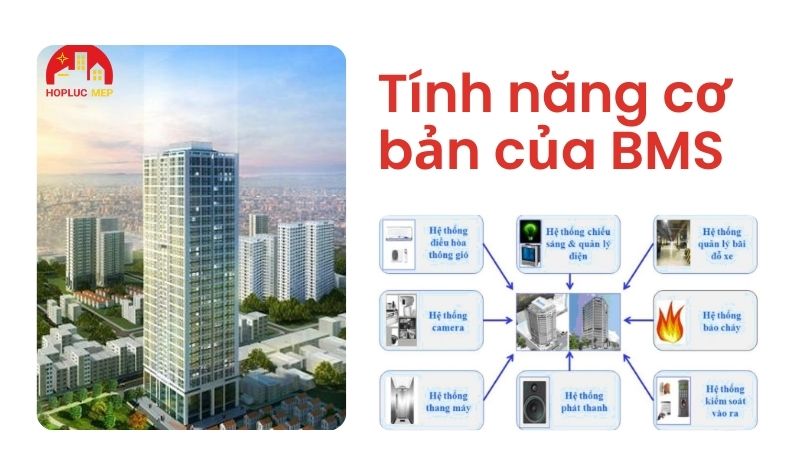

Tính năng cơ bản của BMS

Về cơ bản, tính năng của hệ thống BMS được thể hiện như sau:

• Nó cho phép những tiện ích, thiết bị thông minh bên trong tòa nhà được hoạt động đồng bộ, chính xác theo mỗi yêu cầu của người điều hành.
• Cho phép điều khiển những ứng dụng bên trong tòa nhà qua cáp điều khiển, giao thức mạng.
• Giúp kết nối những hệ thống kỹ thuật như báo cháy, an ninh… thông qua cổng giao diện mở với những ngôn ngữ giao diện theo đúng tiêu chuẩn quốc tế.
• Hỗ trợ giám sát môi trường không khí, môi trường làm việc của mọi người
• Tổng hợp và báo cáo thông tin
• Giúp cảnh báo các sự số, đưa ra các tín hiệu cảnh báo kịp thời trước khi sự cố xảy ra
• Quản lý các dữ liệu gồm có: soạn thảo chương trình, quản lý cơ sở dữ liệu, lưu trữ, sao lưu dữ liệu
• Hệ thống BMS có hoạt động linh hoạt, có khả năng mở rộng với nhiều giải pháp, sẵn sàng đáp ứng mọi yêu cầu

Về cơ bản, BMS có nhiều tính năng vượt trội, có tầm quan trọng nhất định với những công trình, tòa nhà. Nhưng hệ thống này lại có nhiều đường dây cáp, dây tín hiệu nên dễ gây ra những trường hợp chập điện nếu không được bảo vệ an toàn.

Hy vọng những thông tin về BMS mà Hợp lực MEP chia sẻ trên sẽ giúp bạn có thêm nhiều kiến thức hữu ích hơn.
